Une représentation ambiguë de l’implantation peut compliquer l’instruction d’une demande d’urbanisme. Le plan de masse sert à situer l’existant et le projet par rapport à la parcelle, aux accès et à l’environnement proche.
Son contenu dépend du type de demande et des caractéristiques du projet. L’échelle, les cotes, l’orientation et les raccordements doivent donc être vérifiés au regard du formulaire applicable et des exigences du service instructeur.
Résumé
- Le plan de masse situe le projet sur la parcelle par rapport aux limites, aux accès et au voisinage.
- Il fait apparaître les cotes, l’orientation, les raccordements et les éléments utiles à l’instruction du dossier.
- Selon le contexte, il peut aussi montrer les contraintes du terrain et la relation entre l’existant et le projet.
- Un plan clair et lisible réduit le risque de demande de pièces complémentaires.

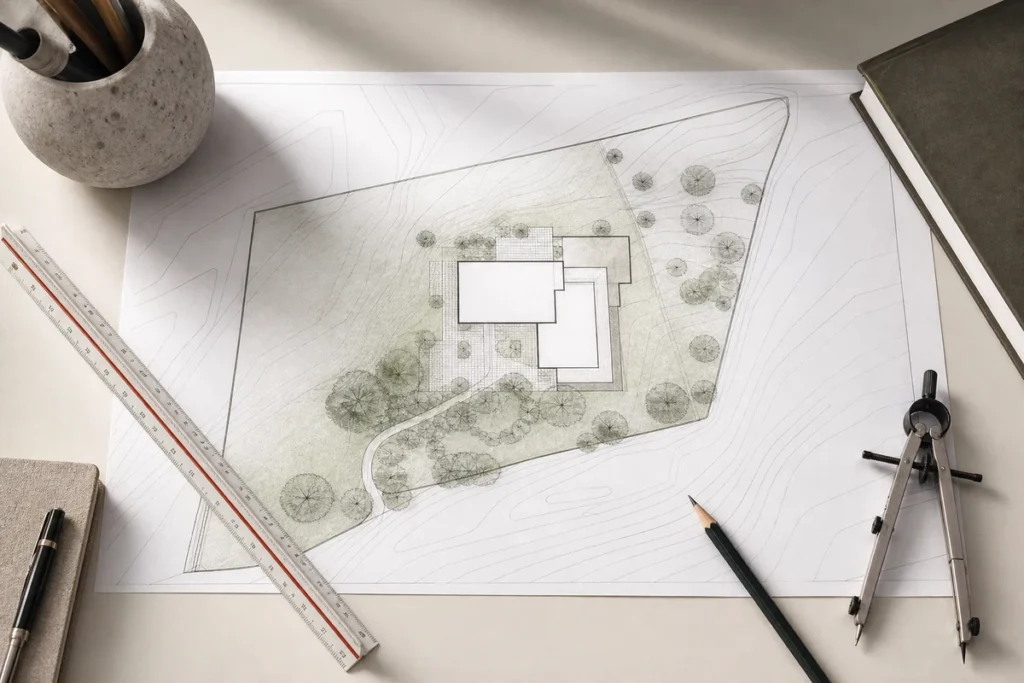

Qu’est-ce qu’un plan de masse et à quoi sert-il ?
Le plan de masse présente, de façon synthétique, la représentation de la parcelle et l’implantation projetée par rapport à l’existant, aux limites et au voisinage. Il précise en général les cotes, l’orientation, les accès et les raccordements ; la réglementation prévoit que le plan de masse figure parmi les pièces du dossier de permis et qu’il puisse comporter des cotes en trois dimensions lorsque le projet le justifie (Article R*421-2, Code de l’urbanisme) et que le contenu des pièces graphiques soit encadré par les articles spécifiques aux pièces du dossier (Articles R*431-4 et suivants).
Quand un plan de masse peut-il être demandé ?
Le plan de masse fait partie des pièces prévues pour certains dossiers d’urbanisme, notamment pour représenter les constructions à édifier ou à modifier. La liste exacte varie selon l’autorisation et le projet : vérifiez le formulaire et la notice applicables, ainsi que les demandes du service instructeur. Le Code de l’urbanisme encadre cette pièce pour les dossiers concernés.
Quelles informations vérifier sur un plan de masse ?
Présentez distinctement l’existant et le projet, selon une mise en page adaptée au dossier. Indiquez une échelle et une orientation lisibles. Les données altimétriques ne doivent être ajoutées comme une exigence générale que lorsque le projet, le formulaire ou les contraintes locales les rendent nécessaires.
Terrain, limites, relief et servitudes
Selon le dossier, le plan peut faire apparaître les limites connues, les servitudes utiles à l’analyse et les éléments de relief qui influencent l’implantation. Un plan de masse ne remplace toutefois pas un bornage lorsqu’une limite de propriété doit être établie.
Constructions, implantation et hauteurs
Faites apparaître les constructions existantes et projetées avec les dimensions nécessaires à la compréhension du projet. Les hauteurs et références altimétriques doivent être présentées selon les exigences applicables au dossier, sans supposer qu’une même liste vaut dans tous les cas.
Accès, stationnements et raccordements
Les accès, stationnements et raccordements peuvent être utiles ou requis selon la nature du projet. Vérifiez les rubriques demandées dans la notice du dossier plutôt que d’appliquer une liste présentée comme exhaustive.
Cotation, échelle et orientation
Choisissez une échelle qui rende le projet lisible et indiquez le nord. Les conventions de cotation et de représentation relèvent de bonnes pratiques ; elles doivent être adaptées aux prescriptions du dossier et aux contraintes locales.
État initial et état projeté
Distinguez clairement l’existant du projet par une légende, des traits ou des hachures cohérents. Leur présentation sur une ou plusieurs planches dépend du dossier et ne constitue pas une règle uniforme.
Qui peut préparer un plan de masse ?
Le choix de l’intervenant dépend du projet et des compétences requises. Un architecte, un géomètre-expert ou un bureau d’études peut intervenir dans son domaine ; les obligations de recours à un professionnel et la portée de sa mission doivent être vérifiées au cas par cas.
Rôle des différents intervenants
Un architecte peut intégrer le projet architectural, tandis qu’un géomètre-expert peut intervenir lorsque des limites ou des relevés précis doivent être établis. Demandez à chaque professionnel de préciser par écrit le périmètre, les livrables et les limites de sa prestation.
Démarches et délais
Les documents à réunir et le délai de préparation varient selon le terrain, le projet et la précision des relevés nécessaires. Confirmez les pièces attendues auprès du service instructeur avant de commander une prestation.
Comparer les devis
Comparez des prestations de même périmètre : relevés compris ou non, niveau de détail, formats livrés et corrections incluses. Aucun nombre fixe de devis ni découpage contractuel unique ne convient à toutes les situations.
Erreurs à éviter et ressources utiles
Une pièce illisible, incohérente avec les autres documents ou incomplète au regard de la notice peut entraîner une demande de complément. Contrôlez notamment l’orientation, l’échelle, les cotes demandées et la distinction entre l’existant et le projet.
Points de vigilance
Ne confondez pas plan de masse et plan de situation. Si une limite de propriété est incertaine ou contestée, demandez l’avis d’un géomètre-expert avant de fonder l’implantation sur cette limite.
Ressources et checklist pour préparer le plan
Construisez votre checklist à partir du formulaire, de sa notice et des demandes locales. Vérifiez pour chaque élément s’il est exigé dans votre dossier, puis contrôlez sa cohérence avec les autres pièces avant le dépôt.
Un modèle peut aider à organiser le dessin, mais il ne garantit pas la conformité du dossier. En cas de doute sur une limite, une cote ou une pièce attendue, demandez une confirmation au service instructeur ou au professionnel chargé du plan.
